ویژگی و انواع ترانزیستور و کاربرد آنها

دنیای اطلاعات: ترانزیستور یکی از مهمترین قطعات الکترونیکی و الکتریکی است که برای تقویت و قطع و وصل سیگنال‌های الکترونیکی و توان الکتریکی کاربرد دارد. ترانزیستور یکی از ادوات حالت جامد است که از مواد نیمه رسانایی مانند سیلیسیم و ژرمانیم ساخته می‌شود. یک ترانزیستور در ساختار خود دارای پیوندهای نوع N و نوع P است.

تاریخچه

اولین حق ثبت اختراع ترانزیستور اثر میدان در سال ۱۹۲۸ در آلمان توسط فیزیک‌دانی به نام ژولیوس ادگار لیلینفلد ثبت شد، اما او هیچ مقاله‌ای درباره قطعه‌اش چاپ نکرد و این سه ثبت اختراع از طرف صنعت نادیده گرفته شد. در سال ۱۹۳۴ فیزیکدان آلمانی دکتر اسکار هایل ترانزیستور اثر میدان دیگری را به ثبت رساند. هیچ مدرک مستقیمی وجود ندارد که این قطعه ساخته شده‌است، اما بعداً کارهایی در دهه ۱۹۹۰ نشان داد که یکی از طرح‌های لیلینفلد کار کرده و گین قابل توجه‌ای داده‌است. اوراق قانونی از آزمایشگاه‌های ثبت اختراع بل نشان می‌دهد که ویلیام شاکلی و جرالد پیرسن یک نسخه قابل استفاده از اختراع لیلینفلد ساخته‌اند، در حالی که آن‌ها هیچگاه این را در تحقیقات و مقالات خود ذکر نکردند.
در ۲۳ دسامبر ۱۹۴۷، ویلیام شاکلی، جان باردین و والتر براتین موفق به ساخت اولین ترانزیستور اتصال نقطه‌ای در آزمایشگاه‌های بل شدند. این کار با تلاش‌های زمان جنگ برای تولید دیودهای مخلوط‌کننده ژرمانیم خالص «کریستال» ادامه یافت، این دیودها در واحدهای رادار به عنوان عنصر میکسر فرکانس در گیرنده‌های میکروموج استفاده می‌شد. یک پروژه موازی دیودهای ژرمانیم در دانشگاه پردو موفق شد کریستال‌های نیمه هادی ژرمانیم را با کیفیت خوب که در آزمایشگاه‌های بل استفاده می‌شد را تولید کند. سرعت سوئیچ تکنولوژی لامپی اولیه برای این کار کافی نبود، همین تیم بل را سوق داد تا از دیودهای حالت جامد به جای آن استفاده کنند. آن‌ها با دانشی که در دست داشتند شروع به طراحی سه قطبی نیمه هادی کردند، اما دریافتند که کار ساده‌ای نیست. جان باردین سرانجام یک شاخه جدید فیزیک سطحی را برای محاسبه رفتار عجیبی که دیده بودند ایجاد کرد و سرانجام براتین و باردین موفق به ساخت یک قطعه کاری شدند.
آزمایشگاه‌های تلفن بل به یک اسم کلی برای اختراع جدید نیاز داشتند: «سه قطبی نیمه هادی»، «سه قطبی جامد»، «سه قطبی اجزاء سطحی»، «سه قطبی کریستال» و «لاتاتورن» که همه مطرح شده بودند، اما «ترانزیستور» که توسط جان رابینسون پیرس ابداع شده بود، برنده یک قرعه کشی داخلی شد. اساس و بنیاد این اسم در یاداشت فنی بعدی شرکت رای‌گیری شد:
ترانزیستور، این یک ترکیب مختصر از کلمات «ترانسکانداکتانس» یا «انتقال» و «مقاومت متغیر» است. این قطعه منطقاً متعلق به خانواده مقاومت متغیر می‌باشد و یک امپدانس انتقال یا گین دارد بنابراین این اسم یک ترکیب توصیفی است. (آزمایشگاه‌های تلفن بل) یاداشت فنی (۲۸ می۱۹۴۸)
در آن زمان تصور می‌شد که این قطعه مثل دو لامپ خلاء است. لامپ‌های خلاء هدایت انتقالی دارند بنابراین ترانزیستور مقاومت انتقالی دارد؛ و این اسم می‌بایست متناسب با نام دیگر قطعات مثل وریستور، ترمیستور باشد؛ و نام ترانزیستور پیشنهاد شد.
بل فوراً ترانزیستور تک اتصالی را جزء تولیدات انحصاری شرکت وسترن الکتریک، شهر آلنتون در ایالت پنسیلوانیا قرار داد. نخستین ترانزیستورهای گیرنده‌های رادیو AM در معرض نمایش قرار گرفتند، اما در واقع فقط در سطح آزمایشگاهی بودند. به هر حال در سال ۱۹۵۰ شاکلی یک نوع کاملاً متفاوت ترانزیستور را ارائه داد که به ترانزیستور اتصال دوقطبی معروف شد. اگرچه اصول کاری این قطعه با ترانزیستور تک اتصالی کاملاً فرق می‌کند، قطعه‌ای است که امروزه به عنوان ترانزیستور شناخته می‌شود. پروانه تولید این قطعه نیز به تعدادی از شرکت‌های الکترونیک شامل تگزاس اینسترومنتس که تعداد محدودی رادیو ترانزیستوری به عنوان ابزار فروش تولید می‌کرد داده شد. ترانزیستورهای اولیه از نظر شیمیایی ناپایدار بودند و فقط برای کاربردهای فرکانس و توان پایین مناسب بودند، اما همینکه طراحی ترانزیستور توسعه یافت این مشکلات نیز کم‌کم رفع شدند.
هنگامی که ماسارو ایبوکا، مؤسس شرکت ژاپنی سونی از آمریکا دیدن می‌کرد آزمایشگاه‌های بل ارائه مجوز ساخت شامل ریز دستورهایی مبنی بر چگونگی ساخت ترانزیستور را اعلام کرده بودند. ایبوکا مجوز خرید ۵۰۰۰۰ دلاری پروانه تولید را از وزیر دارایی ژاپن گرفت و در سال ۱۹۵۵ رادیوی جیبی خود را تحت مارک سونی معرفی کرد. بعد از دو دهه ترانزیستورها به تدریج جای لامپ‌های خلاء را در بسیاری از کاربردها گرفتند و بعدها امکان تولید دستگاه‌های جدیدی از قبیل [مدارات مجتمع] و رایانه‌های شخصی را فراهم آوردند.
از ویلیام شاکلی، جان باردین و والتر هاوسر براتین بخاطر تحقیقاتشان در مورد نیمه هادی‌ها و کشف اثر ترانزیستور با جایزه نوبل فیزیک قدردانی شد.

ویژگی‌های ترانزیستور

۱- ترانزیستور از عناصری به نام نیمه هادی مانند سیلیکون و ژرمانیوم ساخته می شود نیمه هادی ها جریان الکتریسیته را نسبتا خوب
(اما نه به اندازه ای خوب که رسانا خوانده شوند مانند مس و آلومنیوم و تقریبا بد اما نه به اندازه ای که عایق نامگذاری شوند مانند شیشه) هدایت می کنند به همین دلیل به آنها نیمه هادی می گویند.
۲- عمل جادویی که ترانزیستور می تواند انجام دهد اینست که می تواند مقدار هادی بودن خود را تغییر دهد . هنگامی که لازم است یک هادی باشد می تواند هدایت خوبی دشته باشد و هنگامی که لازم است تا به عنوان عایق عمل کند جریان بسیار کمی را از خود عبور می دهد که می توان آن را ناچیز شمرد.

ناحیه کاری ترانزیستور

۱- ناحیه قطع
۲- ناحیه فعال (کاری یا خطی)
۳- ناحیه اشباع

ناحیه قطع: حالتی است که ترانزیستور در آن ناحیه فعالیت خاصی انجام نمی‌دهد.

ناحیه فعال: اگر ولتاژ B را افزایش دهیم ترانزیستور از حالت قطع بیرون امده و به ناحیه فعال وارد می‌شود در حالت فعال ترانزیستور مثل یک عنصر تقریباً خطی عمل می‌کند.
حالت اشباع: اگر ولتاژ B را همچنان افزایش دهیم به ناحیه‌ای می‌رسیم که با افزایش جریان ورودی در B دیگر شاهد افزایش جریان بین C و E نخواهیم بود به این حالت می‌گویند حالت اشباع و اگر جریان ورودی به B زیاد تر شود امکان سوختن ترانزیستور وجود دارد.

ترانزیستور چگونه کار می‌کند؟

طرز کار ترانزیستور به این صورت است، چنانچه پیوند BE را بi صورت مستقیم بایاس (Bias به معنی اعمال ولتاژ و تحریک است) کنیم به طوری که این پیوند PN روشن شود (برای این کار کافی است که به این پیوند حدود ۰.۶تا ۰.۷ولت با توجه به نوع ترانزیستور ولتاژ اعمال شود)، در آنصورت از مدار بسته شده میان E و C می توان جریان بسیار بالایی کشید. اگر به شکل دوم دقت کنید بوضوح خواهید فهمید که این عمل چگونه امکان پذیر است.
در حالت عادی میان E و C هیچ مدار بازی وجود ندارد اما به محض آنکه شما پیوند BE را با پلاریته موافق بایاس کنید، با توجه به آنچه قبلا راجع به یک پیوند PN توضیح دادیم، این پیوند تقریبا بصورت اتصال کوتاه عمل می کند و شما عملا خواهید توانست از پایه های E و C جریان قابل ملاحظه ای بکشید. (در واقع در اینحالت می توان فرض کرد که در شکل دوم عملا لایه PN مربوط به BE از بین می رود و بین EC یک اتصال کوتاه رخ می دهد.)
بنابراین مشاهده می کنید که با برقراری یک جریان کوچک Ib شما می توانید یک جریان بزرگ Ic را داشته باشید. این مدار اساس سوئیچ های الکترونیک در مدارهای الکترونیکی است. بعنوان مثال شما می توانید در مدار کلکتور یک رله قرار دهید که با جریان مثلا چند آمپری کار می کند و در عوض با اعمال یک جریان بسیار ضعیف در حد میلی آمپر (حتی کمتر) در مدار بیس که ممکن است از طریق یک مدار دیجیتال تهیه شود، به رله فرمان روشن یا خاموش شدن بدهید.

کاربرد ترانزیستور

ترانزیستور هم در مدارات الکترونیک آنالوگ و هم در مدارات الکترونیک دیجیتال کاربردهای بسیار وسیعی دارد.
در مدارات آنالوگ ترانزیستور در حالت فعال کار می‌کند و می‌توان از آن به عنوان تقویت کننده یا تنظیم کننده ولتاژ (رگولاتور) و… استفاده کرد.
و در مدارات دیجیتال ترانزیستور در دو ناحیه قطع و اشباع فعالیت می‌کند که می‌توان از این حالت ترانزیستور در پیاده سازی مدار منطقی، حافظه، سوئیچ کردن و… استفاده کرد.
۱- در تقویت کننده ها (تقویت جریان)
۲- در تثبیت کننده ها
۳- به عنوان سوییچ استفاده می‌شود. (سوئیچ = کلید)
۴- در نوسان سازها (در مدارات اسیلاتور)
۵- در مدارات آشکارساز
۶- در مخلوط کننده ها (مدارات میکسر)
۷- درمدارات مدولاتور

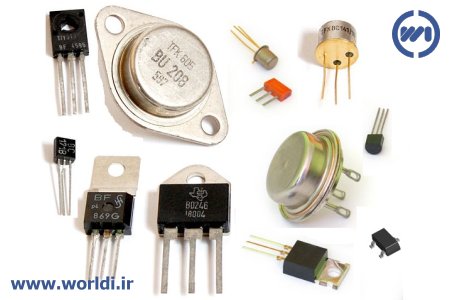

انواع ترانزیستور

۱- ترانزیستور دوقطبی پیوندی (BJT )
۲- ترانزیستور پیوند اثر میدانی (JFET)
۳- ترانزیستور اثر میدانی (FET)
۴- ترانزیستور اثر میدانی (MOSFET)
انواع ترانزیستور

۱- ترانزیستور دوقطبی پیوندی (BJT)

در ترانزیستور دو قطبی پیوندی با اعمال یک جریان به پایه B جریان عبوری از دو پایه C و E کنترل می‌شود.
ترانزیستورهای دوقطبی پیوندی در دو نوع npn و pnp ساخته می‌شوند.
بسته به حالت بایاس این ترانزیستورها ممکن است در ناحیه قطع، فعال و یا اشباع کار کنند. سرعت بالای این ترانزیستورها و بعضی قابلیت‌های دیگر باعث شده که هنوز هم از آنها در بعضی مدارات خاص استفاده شود. امروزه بجای استفاده از مقاومت و خازن و… در مدارات مجتمع تماماً از ترانزیستوراستفاده می‌کنند.

الف- PNP

شامل سه لایه نیم هادی که دو لایه کناری از نوع p و لایه میانی از نوع N است و مزیت اصلی آن در تشریح عملکرد ترانزیستور این است که جهت جاری شدن حفره‌ها با جهت جریان یکی است.

ب- NPN

شامل سه لایه نیم هادی که دو لایه کناری از نوع n و لایه میانی از نوع p است. پس از درک ایده‌های اساسی برای قطعه pnp می‌توان به سادگی آنها را به ترانزیستور پرکاربردتر npn مربوط ساخت.

۲- ترانزیستور پیوند اثر میدانی (JFET)

در ترانزیستورهای پیوند اثر میدانی (JFET) در اثر میدان، با اعمال یک ولتاژ به پایه گیت میزان جریان عبوری از دو پایه سورس و درین کنترل می‌شود.
ترانزیستور اثر می‌دانی بر دو قسم است: نوع n یا N-Type و نوع p یا P-Type. از دیدگاهی دیگر این ترانزیستورها در دو نوع افزایشی و تخلیه‌ای ساخته می‌شوند.
نواحی کار این ترانزستورها شامل «فعال» و «اشباع» و «ترایود» است.
این ترانزیستورها تقریباً هیچ استفاده‌ای ندارند چون جریان دهی آنها محدود است و به سختی مجتمع می‌شوند.

۳- ترانزیستور اثر میدانی (MOSFET)

این ترانزیستور نیز مانند JFET عمل می‌کنند با این تفاوت که جریان ورودی گیت آنها صفر است.همچنین رابطه جریان با ولتاژ نیز متفاوت است.
این ترانزیستورها دارای دو نوع PMOS و NMOS هستند که تکنولوژی استفاده از دو نوع آن در یک مدار تکنولوژی CMOS نام دارد.
این ترانزیستورها امروزه بسیار کاربرد دارند زیرا براحتی مجتمع می‌شوند و فضای کمتری اشغال می‌کنند. همچنین مصرف توان بسیار ناچیزی دارند.
به تکنولوژی‌هایی که از دو نوع ترانزیستورهای دوقطبی و Mosfet در آن واحد استفاده می‌کنند Bicmos می‌گویند.
البته نقطه کار این ترانزیستورها نسبت به دما حساس است وتغییر می‌کند. بنابراین بیشتر در سوئیچینگ بکار می‌‌روند.

۴- ترانزیستور اثر میدان (FET)

همانگونه که از نام این المان مشخص است، پایه کنترلی آن جریانی مصرف نمی کند و تنها با اعامل ولتاژ و ایجاد میدان درون نیمه هادی ، جریان عبوری از FET کنترل می شود. به همین دلیل ورودی این مدار هیچ گونه اثر بارگذاری بر روی طبقات تقویت قبلی نمی گذارد و امپدانس بسیار بالایی دارد.
فت دارای سه پایه با نام های درِین (D) و سورس(S) و گیت (G) است که پایه گیت ، جریان عبوری از درین به سورس را کنترل می نماید. فت ها دارای دو نوع N کانال و P کانال هستند. در فت نوع N کانال زمانی که گیت نسبت به سورس مثبت باشد جریان از درین به سورس عبور می کند. FET ها معمولاً بسیار حساس بوده و حتی با الکتریسیته ساکن بدن نیز تحریک می گردند. به همین دلیل نسبت به نویز بسیار حساس هستند.
فت ها در ساخت فرستنده باند FM رادیو نیز کاربرد فراوانی دارند.
معمولاً مقاومت بین پایه درین و گیت از مقاومت پایه درین و سورس بیشتر است که از این طریق می توان پایه درین را از سورس تشخیص داد.
