آموزش ساخت مدار مختل کننده امواج موبایل

دنیای اطلاعات: در این پست از دنیای اطلاعات، مدار یک مختل کننده یا جمر (Jammer) امواج تلفن همراه با استفاده از آی سی NE555 قرار داده شده است که در ادامه با این مدار کاربردی و جالب بیشتر آشنا خواهید شد. جمر یک دستگاه کوچک می باشد که برای مسدود سازی امواج تلفن همراه یا امواج رادیویی و… استفاده می شود، با توجه به حجم گسترده استفاده از تلفن‌های همراه ممکن است چنین دستگاهی در مراکز مختلفی از سینماها و رستوران‌ها گرفته تا مراکز علمی و نظامی مورد استفاده قرار گیرد.

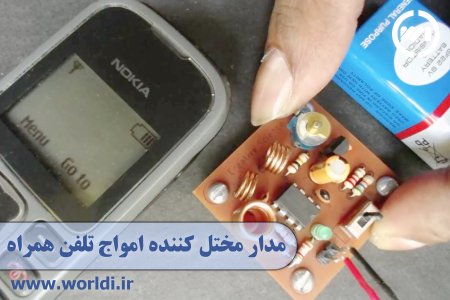

مدار مختل کننده امواج تلفن همراهمداری که در این پست معرفی می شود از قطعات نسبتا کمی تشکیل شده است که به راحتی می توانید تمام قطعات مورد نیاز را از فروشگاه های قطعات الکترونیکی تهیه کنید. در ادامه شماتیک این مدار را مشاهده می کنید:

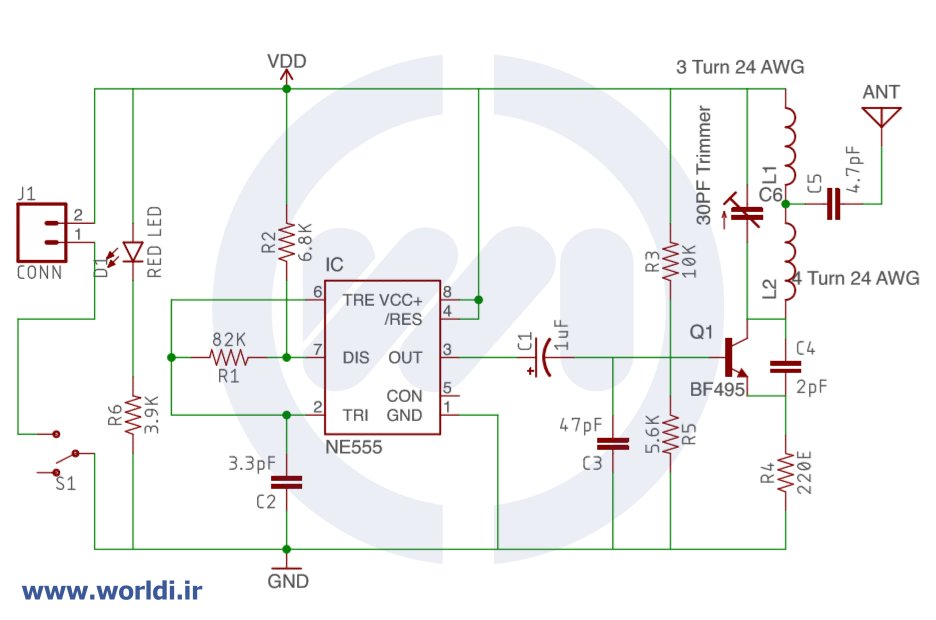

شماتیک جمرشماتیک این مدار را در بالا می بینید که همان‌طور که گفته شد قطعه اصلی آن آی سی NE555 می‌باشد. تنها نکته مدار بالا ساخت دو سلف L1 و L2 و آنتن می باشد که در ادامه توضیح داده شده است. تغذیه مدار بالا ۹ ولت می باشد که می توانید از باطری کتابی ۹ ولت با جریان دهی مناسب (آلکالاین) و یا منبع تغذیه استفاده کنید، تغذیه مدار به قسمتی که با CONN مشخص شده است متصل می شود. برای ساخت سلف ها و آنتن باید از سیم لاکی (سیم مفتول مسی) استفاده کنید و این سیم را می‌توانید از فروشگاه های قطعات الکترونیکی یا کارگاه های سیم پیچی تهیه کنید.

سلف L1 شامل ۳ دور سیم لاکی سایز ۰٫۵ میلی‌متر (۲۴AWG) روی هسته هوا به قطر ۵ میلیمتر

سلف L1
سلف L1

سلف L2 شامل ۴ دور سیم لاکی سایز ۰٫۵ میلی‌متر (۲۴AWG) روی هسته هوا به قطر ۵ میلیمتر

L2
سلف L2

آنتن شامل ۱۵ دور سیم لاکی سایز ۰٫۵ میلی‌متر (۲۴AWG) روی هسته هوا به قطر ۵ میلیمتر

آنتن
آنتن

لیست قطعات

مقاومت R1=82K
مقاومت R2=6.8K
مقاومت R3=10K
مقاومت R4=220
مقاومت R5=5.6K
مقاومت R6=3.9K
خازن الکترولیت C1=1uF/63V
خازن عدسی C2=3.3pF
خازن عدسی C3=47pF
خازن عدسی C4=2pF
خازن عدسی C5=4.7pF
خازن متغیر (تریمر) C6=30pF
ای سی IC=NE555 به همراه سوکت
ترانزیستور Q1=BF495 یا ترانزیستورهای مشابه (مانند BC337)
ال ای دی سبز ۳ میلیمتر (D1)
کلید دو حالته کشویی ۳ پین (S1)
پین هدر نری ۲ تایی برای اتصال تغذیه مدار (J1)
سلف ها و آنتن هم طبق توضیحات بالا

توجه: این مطلب جنبه آموزشی دارد و استفاده از این مدار در مکان های عمومی و … خلاف قوانین می باشد و احتمالا پیگرد قانونی دارد. البته برد این مدار محدود است و حداکثر می تواند امواج موبایل در محدوده یک خانه را مسدود کند.

نکته ۱ : از اونجایی که مدارهای رادیویی معمولا روی برد بورد به درستی جواب نمیدن، بهتره برای این مدار از یک PCB با کیفیت استفاده کنید.

PCB jammer

نکته ۲ : پس از ساخت مدار برای تنظیم آن، مدار را روشن کنید و یک تلفن همراه در نزدیکی آن قرار دهید و با یک پیچ گوشتی کوچک خازن تریمر را به آرامی تغییر دهید تا زمانی که آنتن تلفن همراه قطع شود.
