اینورتر چیست و از چه ساختاری تشکیل شده است؟

دنیای اطلاعات: اینورتر (VFD) یا VARIABLE FREQUENCY DRIVE که به صورت اختصار (VFD) نامیده می شود نوعی کنترل کننده دور و راه انداز موتور است. که با تغییر دادن فرکانس و ولتاژ اعمال شده به الکتروموتور آن را به گردش در می آورد یا آن را راه اندازی می‌کند.

نام های دیگر برای اینورتر (VFD) یا درایو سرعت متغیر وی اف دی ،درایو سرعت قابل تنظیم، درایو فرکانس قابل تنظیم، درایو AC، میکرودرایو و اینورتر می باشند.

فرکانس (هرتز) به طور مستقیم با سرعت موتور (RPM) مرتبط است و این یک قانون است. به عبارت دیگر، فرکانس بیشتر باعث گردش سریع‌تر موتور و افزایش RPM می شود.
اگر یک کاربرد نیاز ندارد که موتور در سرعت کامل نامی خود کار کند، اینورتر (VFD) را می توان جهت کاهش فرکانس و ولتاژ، برای تطبیق با نیازمندی های بار موتور الکتریکی مورد استفاده قرار داد.
اگر نیاز به تغییر سرعت در کاربرد خود دارید، اینورتر (VFD) به آسانی با افزایش یا کاهش سرعت موتور می تواند موتور را با این نیاز تطبیق دهد.
برای درک بهتر بعضی از مسائل فنی و کاربرد ها در اینورتر مثال هایی با کاربرد و فنون سیستم های لوله کشی زده ایم.

اینورتر چیست و از چه ساختاری تشکیل شده است؟

اینورتر (VFD) چگونه کار می کند؟

سوالی که در نظر بسیاری از دوستان و دانشجویان عزیز هست و سعی می‌کنیم در دنیای اطلاعات به این سوال پاسخ دهیم.
اولین طبقه درایو AC فرکانس متغیر، یا اینورتر (VFD)، کانورتر (مبدل) است. کانورتر شامل ۶ عدد دیود است، که شبیه شیر یک طرفه در سیستم های لوله کشی عمل می کند. این دیودها اجازه می دهند جریان فقط در یک جهت که با پیکان در نماد دیود مشخص شده است جاری شود.
برای مثال:
هنگامی که ولتاژ فاز A (ولتاژ مشابه با فشار در سیستمهای لوله کشی) مثبت تر از ولتاژ فازهای B یا C است، آنگاه دیود آن باز شده و جریان برقرار می شود.
هنگامی که فاز B مثبت تر از فاز A شود سپس دیود فاز B باز خواهد شد و فاز A بسته می شود.
این موضوع برای دیودهایی که در بخش منفی باس قرار دارند نیز برقرار و صادق است.
بدینسان، ما با خاموش و روشن شدن هر دیود ۶ پالس جریان را داریم.

این روش VFD اینورتر شش پالس نامیده می شود، که ترکیب استاندارد برای اینورتر (VFD) جریان است.

کانورتر اینورتر ۶ پالس
کانورتر اینورتر ۶ پالس

برای مثال فرض کنیم که اینورتر (VFD) در یک سیستم قدرت V ۴۸۰ کار می کند. V۴۸۰ ولتاژ موثر (rms) است.
پیک ولتاژ در یک سیستمV۴۸۰ مقدار ۶۷۹ ولت است.

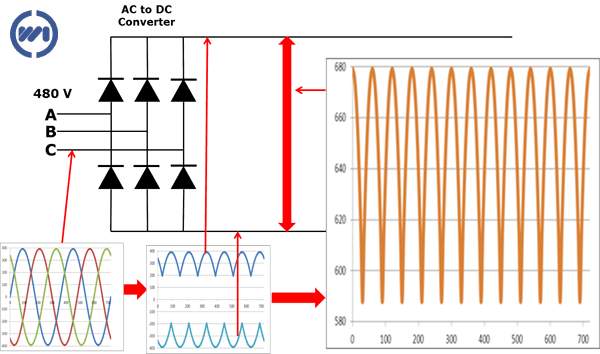

همان طور که می بینید، باس DC inverter دارای یک ولتاژ dc با ریپل AC است.
ولتاژ تقریبا بین V۵۸۰ تا V۶۸۰ نوسان دارد.

باس DC اینورتر
باس DC اینورتر

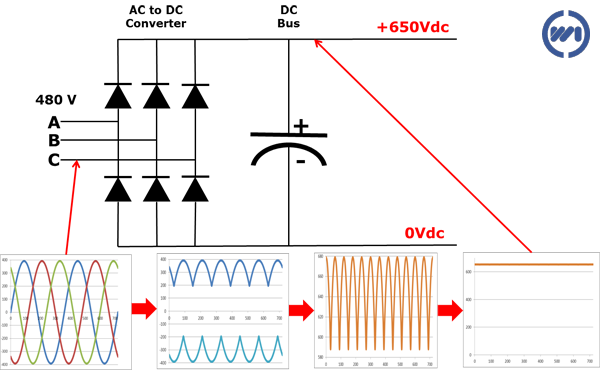

ما می توانیم با اضافه کردن یک خازن بر روی باس DC اینورتر از ریپل AC خلاص شویم.

یک خازن مانند یک مخزن یا انباره در سیستم لوله کشی عمل می کند.
این خازن ریپل AC را جذب کرده و یک ولتاژ صاف تحویل می دهد.
ریپل AC بر روی باس DC نوعا کمتر از ۳ ولت است.

بنابراین، ولتاژ روی باس DC تقریبا VDC ۶۵۰ می شود ۶۷۸٫۸= (یا به عبارت ساده تر).

ولتاژ حقیقی و تغییرات آن در اینورتر

ولتاژ حقیقی و تغییرات آن بستگی به عواملی مانند سطح ولتاژ خط AC تغذیه کننده درایو (ولتاژ شبکه) ، سطح تعادل یا عدم تعادل ولتاژ روی سه فاز سیستم قدرت، بار موتور، امپدانس سیستم قدرت،و مدل راکتور (چوک ورودی) یا چوک خروجی فیلتر هارمونیکی که بر روی اینورتر قرار گرفته اند،
دارد در واقع تمامی این موارد روی ولتاژ لینک dc تاثیر مستقیم دارد.

مبدل پل دیود که در ورودی اینورتر است ولتاژ AC را به DC تبدیل می کند.
بعضی اوقات دربعضی از منابع آموزشی تنها با عنوان کانورتر شناخته می شود.

مبدلی که ولتاژ DC را به ولتاژ AC بر می گرداند نیز یک کانورتر است، اما برای تمایز دادن از مبدل دیودی، با عنوان اینورتر یا (IGBT ) شناخته می شود. در صنایع متداول شده است که هر مبدلی که DC را به AC تبدیل می کند به عنوان اینورتر شناخته می شود.

اینورتر VFD
توجه کنید که در اینورتر VFD فوق، سوئیچهای نشان داده شده در عمل، ترانزیستور هستند.

نصب چوک روی لینک DC اینورتر یک استاندارد و یک اجبار است مخصوصا در اینورتر هایی با توان بالای ۱۵کیلووات.
حتما در زمان خرید یک درایو (VFD) این نکته را مد نظر قرار دهید.

اگر در حال استفاده از اینورتری در سیستم خود هستید و اینورتر فوق چوک یا همان فیلتر لینک DC را ندارد به فکر نصب آن برای حفاظت از اینورتر و افزایش طول عمر آن باشید.

وقتی ما یکی از کلیدهای بالایی اینورتر را می بندیم، فازی از موتور که به آن متصل است به مثبت باس DC متصل می گردد و ولتاژ مثبت روی آن فاز می افتد و هنگامی که یکی از کلیدهای پایینی را در اینورتر می بندیم، فاز به منفی باس DC متصل شده و ولتاژ آن منفی می شود.
بدین سان، ما می توانیم هر فازی را که می خواهیم مثبت یا منفی کنیم و بدین ترتیب فرکانس مورد نظر خود را تولید نماییم.
ما می توانیم هر فاز را مثبت، منفی یا صفر کنیم.
اینورتر

توجه کنید که خروجی اینورتر یک موج مستطیل شکل است توجه داشته باشید اینورترها خروجی سینوسی تولید نمی کنند.
این شکل موج مربعی انتخاب خوبی برای سیستم توزیع توان نیست، اما برای استفاده در موتور کاملا مناسب است.

نسبت ولتاژ به فرکانس در مد کاری V/F در اینورتر فرکانسی

اگر ما بخواهیم فرکانس موتور را به Hz ۳۰ کاهش دهیم، آنگاه ما به راحتی خروجی اینورتر را خیلی آهسته تر سوئیچ زنی می کنیم.
اما، اگر ما فرکانس را به Hz ۳۰ کاهش دهیم، آنگاه به منظور ثابت نگه داشتن نسبت V/Hz بایستی ولتاژ را به V ۲۴۰ کاهش دهیم.
شما با نصب چوک خروجی میتوانید کمی ۳۰% شکل موج خروجی را به سمت سینوسی صوق دهید و با اضافه کردن فیلتر سینوسی به عنوان طبقه دوم فیلتر در خروجی اینورتر شکل موج اینورتر خود را تا ۹۰% سینوسی کنید.

مدولاسیون پهنای پالس (PWM)

چگونه ما می توانیم ولتاژ خروجی را کاهش دهیم در حالی که تنها ولتاژی که داریم ولتاژ باس VDC ۶۵۰ است؟

این کار مدولاسیون پهنای پالس (PWM ) نامیده می شود.
تصور کنید که ما بتوانیم فشار آب مسیر را با باز و بسته کردن بسیار سریع شیر موجود، کنترل کنیم.
در حالیکه انجام این کار در سیستم های لوله کشی عملی نخواهد بود، به خوبی در مورد اینورتر (VFD) ها به کار گرفته می شود.
توجه کنید در طی نیم سیکل اول، در نصف زمان های یک سیکل ولتاژ را در خروجی داریم و در نیم سیکل دیگر ولتاژی نداریم.
ازاین رو، متوسط ولتاژ خروجیV ۲۴۰ ، معادل نصف ولتاژ باس تغذیه V ۴۸۰ است.
با کنترل پالس های خروجی، می توانیم هر ولتاژ متوسطی که بخواهیم بر روی خروجی inverter ایجاد کنیم و این معجزه اینورتر است.

در واقع شما با در دست داشتن یک اینورتر با تغذیه ورودی VAC 400 میتوانید موتوری با ولتاژ نامی VAC 200 ولت یا ۱۱۰ VAC را راه اندازی کنید.

ساختارو قسمت های مختلف یک اینورتر (VFD)

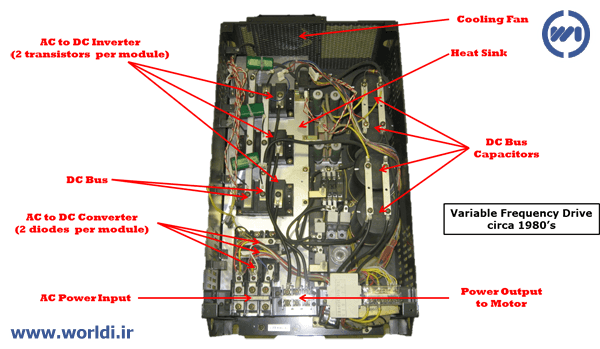

اشکال زیر را مشاهده کنید تا ببینید ساختارو قسمت های مختلف یک اینورتر (VFD) چه شکلی دارند:

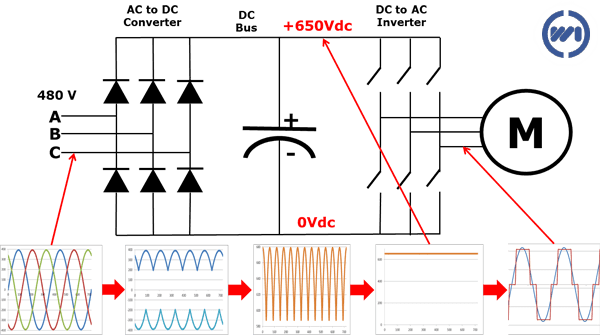

ساختارو قسمت های مختلف یک اینورتر (VFD)
ساختارو قسمت های مختلف یک اینورتر (VFD)
ساختار و قسمت های مختلف یک اینورتر VFD
۲-ساختار و قسمت های مختلف یک اینورتر VFD

چرا باید از یک اینورتر (VFD) استفاده کنم؟

مصرف انرژی را کاهش داده و در هزینه های انرژی صرفه جویی می کند.
اگر شما یک کاربری دارید که نیاز به کار در سرعت کامل ندارد.
آنگاه، شما می توانید هزینه های انرژی خود را با کنترل موتور توسط یک inverter شدیدا کاهش دهید.
این یکی از مزایای درایوهای فرکانس متغیر است.
VFD اینورتر ها به شما اجازه می دهند که سرعت تجهیزات گردان متصل به موتور را با توجه به نیازمندی بار منطبق و سنکرون کنید.
روش دیگری برای این کار وجود ندارد.

الکتروموتور ها بزرگترین مصرف کننده برق در جهان

کاربرد inverter

امروزه بیش از ۶۵ درصد توان مصرفی در شبکه مربوط به مصارف الکتروموتور ها است.
بهینه سازی سیستم های کنترل موتور با نصب کردن و یا ارتقای اینورتر (VFD) ها می تواند مصرف انرژی در تاسیسات شما را به میزان ۷۰ درصد کاهش دهد.
علاوه بر این، استفاده از inverter ها کیفیت محصولات تولیدی شما را افزایش داده و هزینه های تولید محصول را کاهش می دهد.

ترکیب مشوق های مالیاتی مربوط به کاهش مصرف انرژی و تخفیف شرکت برق،می تواند باعث بازگشت سرمایه خیلی کوتاه مدت ۶ ماهه شود.

افزایش تولید محصول از طریق کنترل دقیق تر فرآیند توسط اینورتر.

کنترل فرایند بهبود یافته

با تطبیق جریان خروجی پمپ یا فشار بطور مستقیم با الزامات فرایند، در مقایسه با دیگر اشکال کنترل، تغییرات کوچک می توانند به سرعت با یک اینورتر (VSD ) اصلاح شوند که عملکرد فرایند را بهبود می بخشد.

وقتی که دستگاه کنترل میزان تغییراتی را ارائه می دهد که بطور نامحدود واقعا متغیر می باشند، احتمال کمتری از نوسان فشار یا جریان وجود دارد.

با بهره برداری از موتورها در بهینه ترین سرعت، اشتباهات کمتری رخ خواهد داد و در نتیجه سطح تولید افزایش خواهد یافت که درآمد بالاتری را برای شرکت شما به همراه خواهد داشت.
شما با حذف تکان های شدید از روی تسمه نقاله و تسمه در زمان راه اندازی ، اجازه توان عملیاتی بالا را به موتور می دهید.
شما موتور آسیابی را فرض کنید که با inverter راه اندازی میشود…
راه اندازی فوق العاده نرم و بدون ضربه این روش راه اندازی باعث طول عمر تسمه ها..بلبرینگ ها و حتی باعث طول عمر شدید تیغه های آسیاب میشود.
و حتی میتوان پا را فراتر گذاشت و با اجرای الگوریتمی مبنی بر افزایش سرعت به نسبت بار ورودی
در واقع اپراتور اسیاب هرچه بار بیشتری درون دهانه آساب بریزد توان و دور موتور به صورت اتوماتیک افزایش پیدا خواهد کرد.

افزایش عمر تجهیزات و کاهش زمان نگهداری با نصب اینورتر

قابلیت اطمینان سیستم بهبود یافته
هرگونه کاهش در سرعت بدست آمده با استفاده از اینورتر مزیت های عمده ای در کاهش خوردگی پمپ، بویژه در یاطاقان ها و درپوش ها دارد.
علاوه براین، با استفاده از شاخص با قابلیت اطمینان و نمایش عدد،
دوره های زمانی اضافی بین نگهداری یا ازکارافتادگی می تواند به دقت محاسبه شود.

چه مواردی باید درهنگام راه اندازی درایو مورد بررسی قرار گیرد؟

اگر این تجهیزات توسط اینورتر (VFD) ها با حصول اطمینان از بهینه بودن سرعت کاربردی موتور، کنترل شود، تجهیزات شما عمر بیشتری خواهند کرد و زمان خرابی آنها به دلیل تعمیرات کمتر خواهد شد.
بدلیل کنترل بهینه فرکانس و ولتاژ موتور توسط inverter حفاظت بهتری برای موتور شما در مقابل مسائلی مانند اضافه بار الکترو حرارتی، حفاظت فاز، تحت ولتاژ، اضافه ولتاژ، و غیره ارائه می دهد.
هنگامی که شما شروع به راه اندازی یک بار در اینورتر (VFD) می کنید، نباید موتور یا بارگردان را درمعرض شوک فوری شروع کار قرار دهید بلکه می توانید به نرمی شروع نموده و در نتیجه سایش تسمه، چرخ دنده و بلبرینگ را از بین ببرید.
این همچنین یک راه عالی برای کاهش یا از بین بردن صدای تق تق آب ناشی از بستن سریع جریان است، چرا که ما می توانیم شیب هموار و یکنواختی از افزایش و کاهش در سرعت را داشته باشیم.

ویژگی های اینورتر inverter

در بسیاری از کارهایی که از موتور های الکتریکی استفاده می شود، باید انرژی زیادی برای راه اندازی موتور صرف بشود که این حاکی از این است که باید موتورها توان بسیار زیادی داشته باشند تا ابتدای کار خوب عمل کنند با این حال، جریان زیاد تری نیز صرف کار می شود.
در چنین شرایطی اگر بتوان از اینورتر استفاده کرد، خود اینورتر این کار را انجام داده و نیازی نیست که توان و جریان بالاتر برود و بدین صورت ، به طور موقت inverter این جریان های مورد نیاز و توان مورد نیاز را تامین کرده و نیاز به ارتقای دستگاه نیست.
این کار نه تنها نیاز به ارتقای دستگاه را مرتفع می سازد بلکه مزایای دیگری نیز دارد:
با این کار، می توان شاهد کاهش میزان مصرف برق مصرفی و هزینه های مربوطه بود.

جنبه های بهره وری انرژی در موتورهای الکتریکی

جریان موتور به طور کاملا اتوماتیک تا میزان زیادی کاهش پیدا می کند، و این وقتی انجام می شود که بار موتور کم می شود. علاوه بر مزایای بالا، طول عمر دستگاه نیز افزایش پیدا می کند. در استفاده از موتورهای الکتریکی عموما نیاز به برق سه فاز یعنی ۳۸۰ ولت احساس می شود اما با وجود inverter ، برق تکفاز ۲۲۰ ولت، برای راه اندازی پروژه کفایت می کند در موتور های زیر ۴کیلووات. به بیانی دیگر شما می توانید با برق خانگی به راحتی یک موتور سه فاز را در شرایط معمولی و استاندارد تا توان ۱۵ کیلووات راه اندازی کنید.

از دیگر ویژگی های inverter این است که می تواند دورهای مختلف به طور حافظه ای را تضمین کند.
اگر بخواهیم در پروژه ای یک موتور یک دور را به موتور چند دور تبدیل کنیم که با سرعت دلخواهی کار می کند، کاملا امکان پذیر است.
