چگونه رادیوی FM با کیفیت بسازیم؟

دنیای اطلاعات: در این پروژه یاد می‌گیرید که چگونه یک مدار رادیوی FM را به راحتی در خانه بسازید. این مدار رادیوی FM با خروجی صوتی شفاف بسیار کارآمد است. می‌توانید فرکانس را بر روی هر ایستگاه FM مورد نیاز تنظیم کنید. مدار زیر قادر به تولید صدای بلند و بهتر از رادیوهای تجاری است.

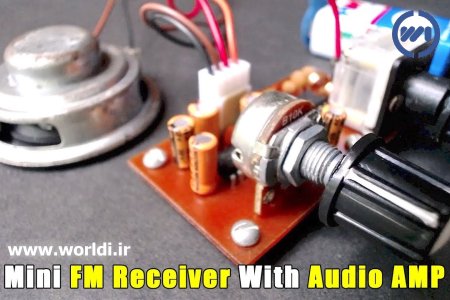

ساخت مدار رادیو اف ام

شماتیک مدار رادیو FM
شماتیک مدار رادیو FM

قطعات مورد نیاز

آی سی TA2003P AM/FM
ای سی آمپلی فایر صدا LM386N-1
۲ عدد خازن عدسی ۱۰۴PF
۲ عدد خازن عدسی ۲۷PF
خازن عدسی ۴۷PF
خازن عدسی ۱۰۳PF
خازن عدسی ۱۰PF
خازن متغیر – واریابل موج AM/FM
مقاومت ۱۰K
مقاومت ۴٫۷E
پتانسیلومتر خطی ۱۰K
خازن الکترولیتی ۲٫۲uF
۲ عدد خازن الکترولیتی ۱۰۰uF
خازن الکترولیتی ۴٫۷uF
خازن الکترولیتی ۱۰uF
فیلتر سرامیکی ۱۰٫۷ مگاهرتز (۲ پایه)
فیلتر سرامیکی ۱۰٫۷ مگاهرتز (۳ پایه)
اتصال و کابل هدر ۴ سیمه
اتصال هدر نر
سیم مسی با استاندارد ۲۲AWG
L1 و L2 (3 دور سیم ۲۲AWG به قطر ۵ میلیمتر)
L3 (4 دور سیم ۲۲AWG به قطر ۵ میلیمتر)
باتری و اتصال ۹ ولت
بلندگوی ۲ اینچ ۸ اهم ۵ وات ووفر

سلف شماره 3
سلف شماره ۳
سلف شماره 1 و 2
سلف شماره ۱ و ۲
نمای بالای PCB
نمای بالای PCB
نمای پایین PCB
نمای پایین PCB

درباره ادمين

مجید کوهی طراح سایت و دانش آموخته مهندسی تکنولوژی جوشکاری است. وی از بحث و مطالعه در مورد فناوری و فلسفه لذت می‌برد، به سبک زندگی اسلامی علاقه دارد و اوقات فراغتش را با کیهان شناسی، طراحی مدارهای الکترونیکی و زمین شناسی می‌گذراند.
تعداد مقالات: 1467 مقاله تا کنون.

۹ نظر

  1. سلام.با تشکر …لطفا سایت اصلی منبع رو بزارید من ویدیوش رو میخوام

  2. ANT به کجا وصل میشه
    اگه بشه جوابم را بگید ممنون میشم
    و ممنون از مطالب خوبتان

  3. سلام من این مدار را درست کردم اما از سیم لاکی ۲۲awg استفاده نکردم اما از یک نوع دیگر استفاده کردم
    الان فقط خش خش میکند اما موج نمیگیرد(صدایی نمیاید و خش خش میکند ) نظر شما چی است باید چی کار کنم .

    • سلام
      دوست عزیز من هم این مدار رو ساختم فقط خش خش میکنه گیرندگی نداره بعدا متوه شدم ایراد از ایسی ta2003 هستش این ایسی تقلبی هستند.
      ایسی اصلی داخل ایران وجود نداره همشون تقلبیه الکی هزینه نکنید

  4. ببخشید اگه میشه زودتر جواب بدین
    میشه قطر سیم ۰٫۵ باشه چون شما نوشتین ۲۲AWG ایا امکان جایگذین با ۰٫۵ را دارد
    ممنون میشم هر چه زودتر جوابم را بدهید

  5. سلام دوست عزیز فیلتر J10.7MHZ که دارای ۲ پایه هست بشدت در ایران کمیابه اگه میشه بجای این فیلتر ی قطعه ای ک در ایران ب فراوانی یافت میشه رو بگین مرسی و دیاگرام ساده ی مدار رو بفرستین ب پیوست برام اگر امکان داره چون من در الکترونیک مبتدی هستم همچنین اگر در تلگرام یا هرکدوم از شبکه های اجتماعی گروه یا کانال دارین ارائه بدین تا بتونیم باهاتون در ارتباط باشیم با تشکر

  6. باند صدا کدام قسمت وصل می شود
