راهنمای جعبه فیوز و رله های خودروی دنا و دنا پلاس

دنیای اطلاعات: یکی از قطعات سیستم برق رسانی خودرو که در برخی موارد سبب بروز مشکلاتی از جمله کار نکردن برخی دستگاه ها در خودرو نیز می شود، فیوز نام دارد. فیوز خودرو قطعه ایست که وظیفه تنظیم برق ورودی به دستگاه مورد نظر در خودرو را داشته و در صورت ایجاد بار اضافی، اتصال جریان برق را قطع کرده و باعث می شود دستگاه مصرف کننده، آسیب نبیند. در این مقاله قصد داریم شما را با جعبه فیوز و رله و کارکرد آن و همین طور راهنمای جعبه فیوز خودرو دنا آشنا کنیم. همچنین در انتها به نکات مربوط به تعویض فیوز نیز می پردازیم. با ما همراه باشید.

راهنمای جعبه فیوز دنا

محل قرارگیری جعبه فیوز دنا

جعبه فیوز دنا شامل دو قسمت مختلف در داخل اتاق و قابل تعویض توسط راننده بوده و دارای دو بخش مجزا در قسمت محفظه موتور و نزدیک باتری قرار گرفته و غیر قابل تعویض توسط راننده می باشد. جعبه فیوز دنا داخل اتاق در پایین سمت چپ داشبورد قرار دارد. شرح وظایف جعبه فیوز دنا و انواع مختلف دنا پلاس (دنا +) و دنا توربو پلاس در جدول زیر آورده شده است.

جدول راهنمای فیوز های داخل اتاق

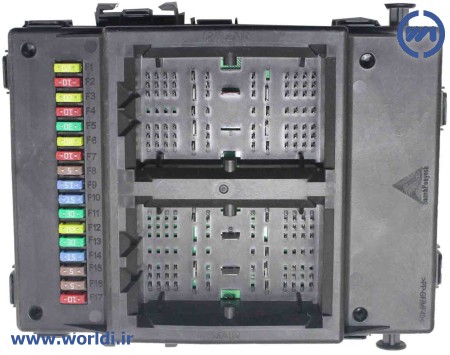

جعبه فیوز CCN
جعبه فیوز CCN
فیوز آمپر فیوز عملکرد فیوز
F1 ۲۰A برق صندلی جلو
F2 ۱۰A استارت سوئیچ ۱ و ۲
تغذیه سوییچ پدال ترمز،سوییچ پدال کلاچ
برق رادیو
F3 ۲۰A برق فندک
F4 ۱۰A تغذیه بعد از سوئیچ سان روف
F5 ۳۰A فن تهویه
F6 ۲۰A استارتر
F7 ۱۰A تغذیه سوییچ پدال ترمز، گیربکس اتوماتیک
F8 ۵A برق واحد کنترل مرکزی CCN
برق ایموبیلایزر
F9 ۱۵A چراغ راهنما عقب سمت راست
لامپ دنده عقب سمت راست
چراغ ترمز سمت چپ
چراغ پلاک
چراغ کوچک عقب سمت راست
نور زمینه کلید های شیشه بالابر عقب
برق RN
F10 ۱۵A چراغ راهنما عقب سمت چپ
لامپ مه شکن عقب سمت راست
لامپ دنده عقب سمت چپ
چراغ ترمز سمت راست
چراغ سقفی جلو و عقب کنترل شونده با درها
چراغ کوچک عقب سمت چپ
برق واحد کنترل عقب RN
F11 ۳۰A محرک برقی صندوق عقب
محرک های برقی درهای عقب
محرک برقی باک بنزین
لامپ درهای عقب و چراغ صندوق عقب
چراغ سقفی جلو و عقب در حالت دائم
F12 ۲۰A رزرو
F13 ۳۰A گرمکن شیشه عقب و گرمکن آینه
شیشه بالا بر برقی عقب سمت چپ
شیشه بالا بر برقی عقب سمت راست
F14 ۱۵A رادیو و حافظه رادیو
برق کانکتور دیاگ
تغذیه دائم سانروف
F15 ۵A نور زمینه پنل جلو داشبورد و کنسول مرکزی
چراغ نقشه خوان، جعبه داشبورد، آینه آرایش، و آینه برقی
برق واحد کنترل مرکزی CCN
لامپ کلید گرمکن شیشه عقب و گرمکن آینه
لامپ کلید فالشر
لامپ کلید قفل مرکزی
لامپ کلید محرک برقی صندوق عقب
برق واحد کنترل جلو FN
برق جلوآمپر ICN
حافظه جلو آمپر ICN
F16 ۵A برق کانکتور دیاگ بعد از سوئیچ
استارت سوئیچ ۲ و ۳
برق ترمز ضد قفل
F17 ۱۰A کیسه هوا

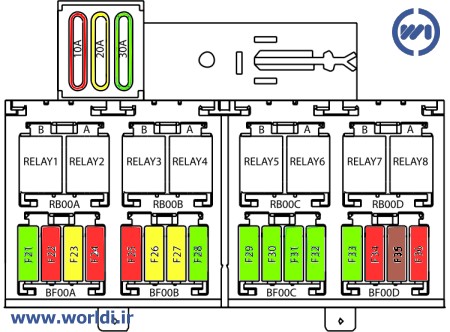

فیوزهای داخل اتاق اکوماکس
فیوزهای داخل اتاق اکوماکس
فیوز آمپر فیوز عملکرد فیوز
F21 ۳۰A تغذیه صندلی برقی
F22 ۱۰A تغذیه سوئیچ اصلی (وضعیت دو) یونیت کیسه هوا و سیستم تهویه
F23 ۲۰A تغذیه سوئیچ اصلی (وضعیت اول) فندک
F24 ۱۰A تغذیه سوئیچ اصلی- وضعیت اول (تحریک رله بخاری، رادیو، چراغ ترمز، نود جلو، نود مرکزی و جلو آمپر ) ، (تحریک رله شیشه گرمکن)
F25 ۱۰A تغذیه دایم رادیو
F26 ۲۰A تغذیه نود مرکزی
F27 ۲۰A تغذیه نود مرکزی، رله و محرک برقی در جلو چپ
F28 ۳۰A تغذیه نود مرکزی و تحریک رله محرک درب عقب
F29 ۳۰A شیشه بالابر عقب
F30 ۳۰A تغذیه نود مرکزی (شیشه بالابر جلو)
F31 ۳۰A شیشه گرمکن عقب
F32 ۳۰A تغذیه فن بخاری
F33 ۳۰A استارت موتور
F34 ۱۰A تغذیه سوئیچ اصلی(وضعیت دو) ایموبیلایزر،کانکتور عیب یابی، جلوآمپر، سنسور فشار گاز کولر، یونیت موتور و کروز کنترل
F35 ۵A تغذیه سوئیچ اصلی(وضعیت دو -) سیستم ضدقفل ترمز ABS
F36 ۱۰A تغذیه باتری ایموبیلایزر، کانکتور عیب یابی، جلو آمپر

جدول راهنمای رله ها داخل اتاق

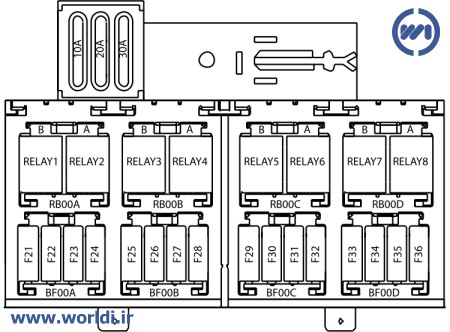

رله های دنا

شماره رله عملکرد رله شدت جریان – نوع
RLY1 محرک برقی در جلو چپ ۳۰A – 2 Contact
RLY2 محرک برقی در صندوق عقب ۳۰A – 1 Contact
RLY3 گرم کن شیشه عقب و آینه ها ۳۰A – 1 Contact
RLY4 رله فن دستگاه تهویه مطبوع ۳۰A – 1 Contact
RLY5 شیشه بالابر عقب سمت چپ ۳۰A – 2 Contact
RLY6 شیشه بالابر عقب سمت چپ ۳۰A – 2 Contact
RLY7 شیشه بالابر عقب سمت راست ۳۰A – 2 Contact
RLY8 شیشه بالابر عقب سمت راست ۳۰A – 2 Contact

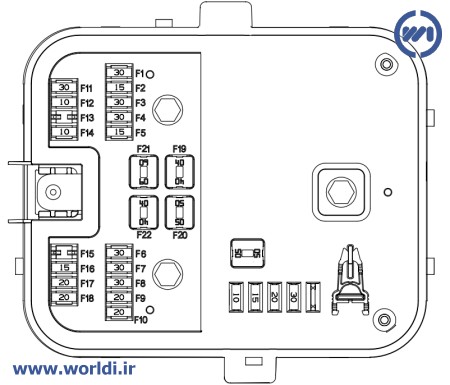

جعبه فیوز و نود FN

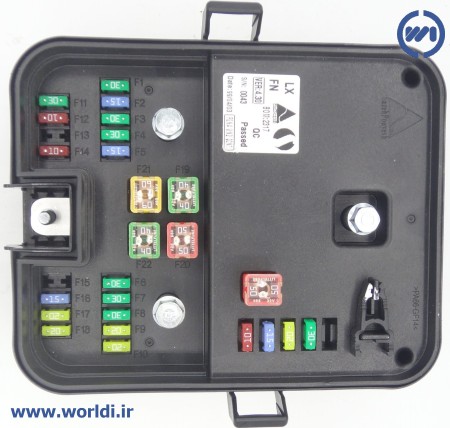

جعبه فیوز دنا

جعبه فیوز و نود FN

فیوز آمپر فیوز عملکرد فیوز
F1 ۳۰A موتور برف پاک کن
F2 ۱۵A کمپرسور کولر
شیشه شوی
F3 ۳۰A رله دوبل ۲
F4 ۳۰A رله دوبل ۱
F6 ۳۰A ترمز ۲ ABS
F7 ۳۰A ترمز ۱ ABS
F8 ۳۰A فن ۱
F9 ۲۰A گرمگن آینه ی راست
چراغ راهنمای آینه ی جلو راست
موتور شیشه بالابرجلو راست
موتورعملگردرجلو راست
موتور آینه ی راست
آینه ی تاشو راست
چراغ در جلو راست
کلید نور پس زمینه
تغذیه ی نود در
F10 ۲۰A گرمکن آینه ی چپ
چراغ راهنمای آینه ی جلو چپ
موتور شیشه بالابرجلو چپ
موتورعملگردر جلو چپ
موتور آینه ی چپ
آینه ی تاشو چپ
چراغ در جلو چپ
تغذیه ی نود در
F11 ۳۰A بوق
F12 ۱۰A تغذیه ی نود در
تغذیه ی آژیر، تغذیه یونیت گیربکس اتوماتیک
F14 ۱۰A (یونیت موتور) ECU Engine
F16 ۱۵A چراغ مه شکن جلو راست
چراغ مه شکن جلو چپ
F17 ۲۰A چراغ راهنما جلو چپ
چراغ نورباال چپ
چراغ کوچک چپ
چراغ نور پایین راست
F18 ۲۰A چراغ راهنما جلو راست
چراغ نورباال راست
چراغ کوچک راست
چراغ نور پایین چپ
F19 ۴۰A تغذیه ی نود مرکزی ۲
F20 ۵۰A تغذیه ی استارت
F21 ۶۰A تغذیه ی نود مرکزی ۱
F22 ۴۰A فن ۲

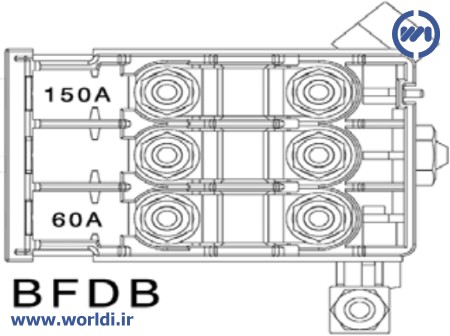

فیوزهای دنا

فیوز آمپر فیوز عملکرد فیوز
۱۵۰A برق اصلی فیوز باکس محفظه موتور
رزرو
۶۰A برق اصلی یونیت فرمان برقی

نحوه تعویض فیوز دنا

همانطور که پیشتر گفته شد فیوز دنا نیز همچون سایر خودروها در اثر اضافه جریان عمل کرده و ممکن است دچار سوختگی شود. در صورت سوختگی، فیوز این قطعه باید تعویض گردد. در صورتی که فیوز شیشه‌ای و مستطیلی شفاف باشد، سوختن یا سالم بودن فیوز با چشم قابل رویت است؛ در غیر این صورت برای تشخیص سالم بودن فیوز از آوومتر یا مالتی‌متر استفاده می‌شود. برای اینکار می‌توانید از تست بوق مالتی‌متر یا چراغ تست استفاده کنید.
جهت تست کردن فیوز خودرو دنا دو سر مالتی‌متر را به دو سر فیوز وصل کنید، چنانچه صدای بوق شنیده شد یا چراغ تست روشن شد یعنی اتصال برقرار بوده و فیوز نسوخته است، در غیر اینصورت فیوز دچار مشکل شده و باید تعویض گردد.

نکات مهم در تعویض فیوز خودرو دنا

به هنگام تعویض فیوز معیوب دنا حتما به نکات زیر توجه نمایید:

  1. خودرو و تمامی تجهیزات الکتریکی را خاموش کنید.
  2. جهت بیرون کشیدن فیوز از انبرک مخصوص که در جعبه فیوز تعبیه شده است استفاده کنید.
  3. فیوزهای با کیفیت پایین شاید ارزان باشند ولی در دراز مدت چه به لحاظ فنی و چه به لحاظ اقتصادی قابل توجیه نیستند.
  4. جریان فیوزها بر روی آن نوشته شده است لذا به هیچ وجه به هنگام تعویض از فیوز با جریان بالاتر استفاده نکنید.
  5. همواره فیوز یدک به همراه داشته باشید.
  6. پیش از تعویض فیوز حتما منشا خرابی یا سوختگی فیوز را پیدا کرده و برطرف نمایید چرا که در غیر اینصورت فیوز دوباره خواهد سوخت.
  7. از سفت بودن اتصالات فیوزها اطمینان حاصل کنید.
