راهنمای قرارگیری فیوزها در خودروی L90

دنیای اطلاعات: ال ۹۰ با نام اصلی داچیا لوگان که در ایران با نام تندر ۹۰ نیز شناخته می شود، از جمله خودروهای ساخت شرکت رنو است که مدت هاست امتیاز تولید آن به شرکت های خودروسازی ایران نیز داده شده است و در میان خودروهای تولیدی داخل، از کیفیت بسیار خوبی نیز برخوردار است. جعبه فیوز ال ۹۰ در مدل های فرانسوی، در سمت چپ خودرو و در کنار درب قرار گرفته است. در این مطلب قصد داریم تا نقشه راهنمای جعبه فیوز ال ۹۰ را ارائه دهیم تا با استفاده از آن بتوانید به سادگی فیوزهای خودرو خود را با توجه به نقشه، عیب یابی نمایید.

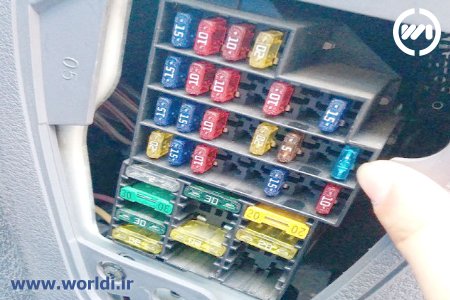

نقشه جعبه فیوز L90راهنمای جعبه فیوز ال ۹۰ که در پشت درب جعبه، درج شده است، به صورت تصویری بوده و برای هیچ فیوزی، همچون جعبه فیوز سمند یا پژو و پراید شماره خاصی قید نشده است. تنها در این بخش به کشیدن تصویر مرتبط با وظیفه فیوز بسنده شده است و شما می توانید با استفاده از این تصاویر، چگونگی جای گیری فیوزهای خودرو خود را مشاهده نمایید. هنگامی که درب جعبه فیوز تندر ۹۰ را باز می کنیم، با دو نوع فیوز مختلف مواجه خواهیم شد که از لحاظ اندازه با یکدیگر متفاوت می باشند. در ردیف بالا، محل قرار گیری ۴ فیوز کوچک، ردیف دوم ۷ فیوز، ردیف سوم و چهارم هر کدام ۸ فیوز و در ردیف های ۵، ۶، ۷ و ۸ هر کدام محل ۳ فیوز بزرگ به صورت افقی قرار دارد.

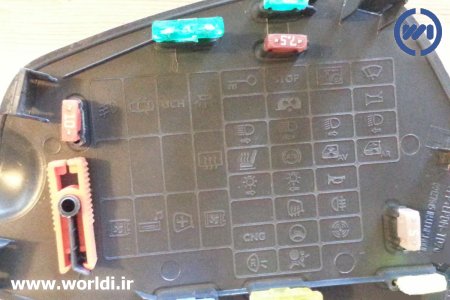

پشت درب جعبه فیوز ال 90هنگامی که درب جعبه فیوز ال ۹۰ را باز می کنیم، در پشت درب، علاوه بر مشاهده نقشه فیوزهای موجود در خودرو، یک سری فیوزهای کوچک و بزرگ نیز مشاهده خواهیم نمود که به عنوان فیوز یدکی در آنجا قرار گرفته اند تا در صورت بروز مشکل برای فیوزهای اصلی، از آنها بتوان جایگزین نمود. نقشه و چگونگی قرار گیری فیوزهای ال ۹۰ در تصویر و جدول زیر آورده شده است که با یک دیگر مشاهده می کنیم.
راهنمای نقشه فیوزهای L90

جدول راهنمای فیوزهای تندر L90

شماره فیوز آمپر توضیح
F1 ۲۰ آمپر برف پاک کن جلو
F2 ۵ آمپر نشانگر سیستم انژکتور
F3 ۱۰ آمپر چراغ ترمز
F4 ۱۰ آمپر سیستم ضد سرقت
F5 ۵ آمپر جعبه دنده اتوماتیک
F6 استفاده نشده
F7 یدک کشی (کاروان ، …)
F8 استفاده نشده
F9 ۱۰ آمپر چراغ نور پایین چپ
F10 ۱۱ آمپر چراغ نور پایین راست
F11 ۱۲ آمپر چراغ نور بالا چپ
F12 ۱۳ آمپر چراغ نور بالا راست
F13 ۳۰ آمپر شیشه بالابرهای برقی عقب
F14 ۳۱ آمپر شیشه بالابرهای برقی جلو
F15 ۱۰ آمپر سیستم ترمز ABS
F16 ۱۵ آمپر سوئیچ گرم کننده صندلی راننده
F17 ۱۶ آمپر بوق
F18 ۱۰ آمپر چراغ کوچک چپ
F19 ۱۱ آمپر چراغ کوچک راست
F20 ۷٫۵ آمپر چراغ های مه شکن عقب
F21 ۵ آمپر یغ زدایی آینه هی جانبی
F22 استفاده نشده
F23 ۱۵ آمپر تجهیزات هشدار دهنده
F24 ۵ آمپر فرمان هیدرولیک
F25 ۶ آمپر سوخت گاز (CNG)
F26 ۵ آمپر کیسه هوا
F27 ۲۰ آمپر چراغ دنده عقب و شیشه شوی عقب
F28 ۱۵ آمپر چراغ های داخل محفظه سرنشین
F29 ۱۵ آمپر واحد کنترل محفظه سرنشین
F30 ۲۰ آمپر قفل مرکزی (درب‌ها، صندوق عقب، …)
F31 ۱۵ آمپر چراغهای مه شکن جلو
F32 ۳۰ آمپر یخ زدایی شیشه عقب
F33 استفاده نشده
F34 استفاده نشده
F35 استفاده نشده
F36 ۳۰ آمپر بخاری
F37 ۵ آمپر آینه برقی
F38 ۱۵ آمپر سیستم صوتی
F39 ۱۰ آمپر تهویه مطبوع (کولر)
